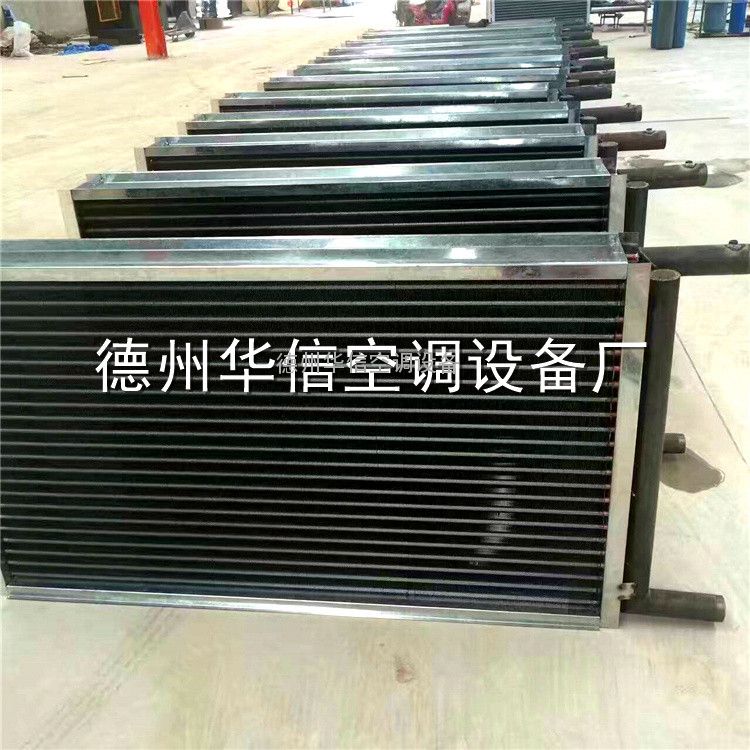

I型散热排管





I型散热排管是我厂生产的老型号，它既适用于蒸汽加热系统又适用于高温水加热系统。I型散热排管有各种不同表面管长、管数、排数的各种配合，满足不同需求，计有大小规格一百七十种。

  华信I型散热排管 I型空气散热器 翅片翘片管散热器的翅片管均用φ21×2.5mm无缝钢管绕制上15×0.4mm的冷轧钢带而成，呈螺旋状，其片距为“C”(6.5mm)。华信I型散热排管 I型空气散热器 翅片翘片管散热器翅片管绕制完毕后，需进行表面镀锌处理，这样可使翅片与管子接触紧密坚固，浑如一体，并达到美观防腐蚀之效果。
型号、规格举例：

I2C-16-66
	表面管长66吋 表面根数16根 片距C片（6.5m/m) 二排 I型散热排管

(二) I型散热排管结构特性表



肋 片 特 性				管 子 特 性		每米管长散热面积(米2)	排 列 方 式
型 式	片 厚	片 高	片 距	外 径	内 径
绕 片	0.4	15	6.5	φ2l	φ15	0.62	叉    排




(三)  I型散热排管外形尺寸简图

(四)  Ⅰ型散热排管基本参数表

表面管数	排数	B (高度) (mm)	基本参数	表面管长（吋）	24	30	36	42	48	54	60	66	72	78	84	90	96	102	108	114	120
				A（长度）(mm)	830	980	1130	1280	1430	1580	1730	1880	2030	2180	2330	2480	2630	2780	2930	2380	3230
8	2	524	散热面积(m2)		6.32	7.9	9.48	11.06	12.64	4.22	15.8	17.38	8.96	20.54	22.12	23.?	25.28	6.86	28.44	30.02	31.6
	l 或2		受风表面积(m2)		0.26	0.325	0.39	0.455	0.52	0.585	0.65	0.715	0.78	0.845	0.91	0.975	1.04	.105	1.17	1.235	1.3
	l 或2		通风净截面积(m2)		0.152	0.19	0.228	0.266	0.304	0.342	0.38	0.418	0.456	0.494	0.532	0.57	0.608	0.646	0.684	0.722	0.76
	1		进气接头(吋)		2	2	2	2	2	2	2	2	2	2	2	2	2	2	21/2	21/2	21/2
	2		进气接头(吋)		2	2	2	2	2	2	2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2
	1		净    重 (KG)		50	56	62	68	74	80	86	92	98	104	110	116	122	128	134	140	146
	2		净    重 (KG)		75	86	97	108	119	130	141	152	163	174	185	196	207	218	229	240	251
10	2	628	散热面积(m2)		7.9	9.88	11.85	13.83	15.8	17.78	19.75	21.73	23.7	25.68	27.85	9.63	31.6	33.58	35.55	37.53	39.5
	l 或2		受风表面积(m2)		0.325	0.406	0.487	0.568	0.649	0.73	0.811	0.892	0.973	1.054	1.135	1.216	1.297	1.378	1.459	1.54	l.621
	l 或2		通风净截面积(m2)		0.19	0.238	0.285	0.333	0.38	0.428	0.475	0.523	0.57	0.618	0.665	0.713	0.76	0.808	0.855	0.903	0.95
	1		进气接头(吋)		2	2	2	2	2	2	2	2	2	2	2	21/2	21/2	21/2	21/2	21/2	21/2
	2		进气接头(吋)		2	2	2	2	2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2
	1		净    重 (KG)		60	67	74	8l	88	95	102	109	116	123	130	137	144	151	158	165	172
	2		净    重 (KG)		9l	104	117	130	143	156	169	182	195	208	221	234	247	260	273	286	299
表面管数	排数	B （高度） (mm)	基本参数	表面管长（吋）	24	30	36	42	48	54	60	66	72	78	84	90	96	102	108	114	120
				A（长度）(mm)	830	980	1130	1280	1430	1580	1730	1880	2030	2180	2330	2480	2630	2780	2930	2380	3230
12	2	732	散热面积(m2)		9.48	11.85	14.22	16.59	18.96	21.33	23.7	26.07	28.44	30.81	33.18	35.55	37.92	40.29	42.66	45.03	47.4
	l 或2		受风表面积(m2)		0.39	0.488	0.586	0.684	0.782	0.88	0.978	1.076	1.174	1.272	1.37	1.468	1.566	1.664	1.762	1.86	1.958
	l 或2		通风净截面积(m2)		0.228	0.285	0.342	0.399	0.456	0.513	0.57	0.627	0.684	0.741	0.798	0.855	0.912	0.969	1.026	1.083	1.14
	1		进气接头(吋)		2	2	2	2	2	2	2	2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2
	2		进气接头(吋)		2	2	2	2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2
	1		净    重 (KG)		68	76	84	92	100	108	116	124	132	140	148	156	164	172	180	188	196
	2		净    重 (KG)		100	121	136	151	166	181	196	211	226	241	256	271	286	301	316	331	345
14	2	836	散热面积(m2)		11.06	13.83	16.59	19.36	22.12	24.89	27.65	30.42	33.18	35.95	38.7l	41.48	44.24	47	49.77	52.54	55.3
	l或2		受风表面积(m2)		0.455	0.569	0.683	0.797	0.911	1.025	1.139	1.253	1.367	1.481	1.595	1.709	l.823	1.937	2.051	2.165	2.279
	l或2		通风净截面积(m2)		0.266	0.333	0.399	0.466	0.533	0.599	0.665	0.732	0.798	0.865	0.931	0.998	1.064	1.131	1.197	1.264	1.33
	l或2		进气接头(吋)		21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2
	2		净    重 (KG)		78	87	96	105	114	123	132	141	150	159	168	177	186	195	204	213	222
	1		净    重 (KG)		122	139	156	173	190	207	224	241	258	275	292	309	326	343	360	377	392
16	2	940	散热面积(m2)		12.64	15.8	18.96	22.12	25.28	28.44	31.6	34.76	37.92	41.08	44.24	47.4	50.56	53.72	56.88	60.04	63.2
	l或2		受风表面积(m2)		0.52	0.65	0.78	0.9l	l.04	1.17	l.3	1.43	1.56	1.69	1.82	1.95	2.08	2.21	2.34	2.47	2.6
	l或2		通风净截面积(m2)		0.304	0.38	0.456	0.532	0.608	0.684	0.76	0.836	0.912	0.988	1.064	1.14	1.216	1.292	1.368	1.444	1.52
	l或2		进气接头(吋)		21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2	21/2
	1		净    重 (KG)		87	97	107	117	127	137	147	157	179	177	187	197	207	217	227	237	247
	2		净    重 (KG)		139	158	177	196	215	234	253	272	291	310	329	348	367	386	405	424	443
